  • 08.04.2011, 19:27 #1

    По умолчанию Генератор прямоугольных импульсов К561ЛЕ5

    Здравствуйте!

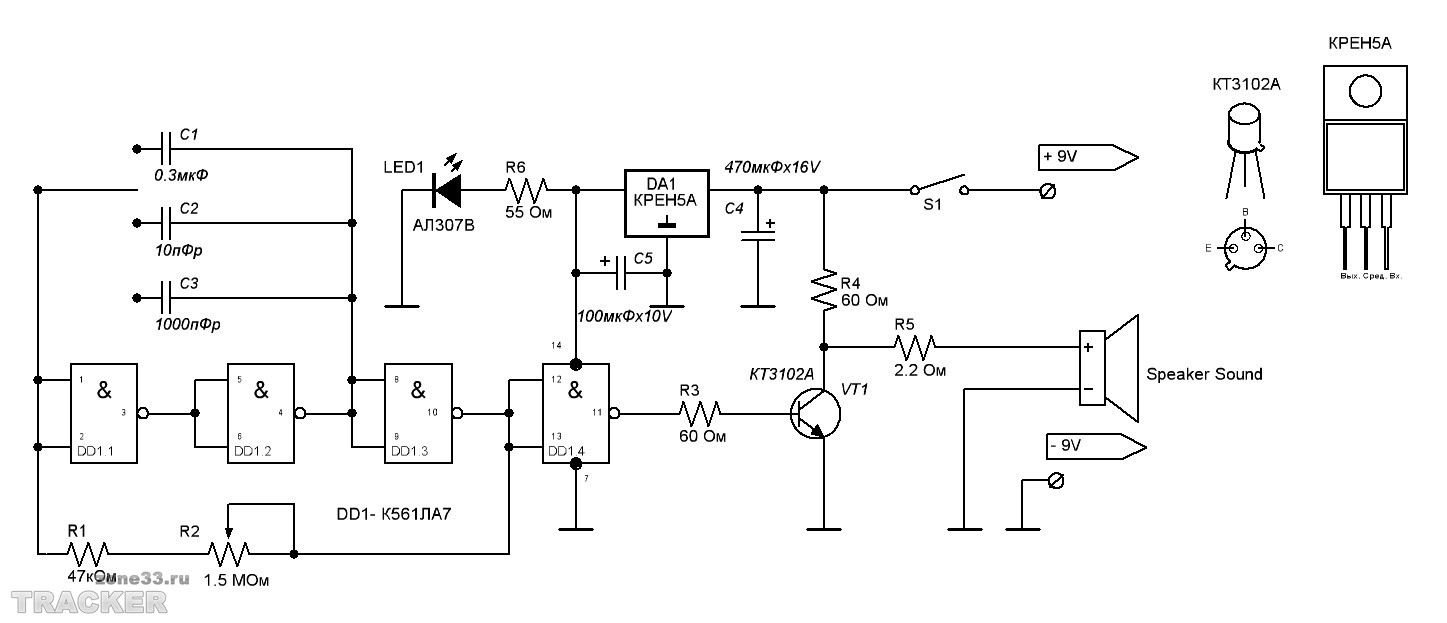

    Пожалуйста, помогите с ситуацией. Сам я не разбираюсь в этом всём поэтому заранее прошу прощения, если буду говорить чушь. Нужно сделать генератор прямоугольных импульсов. В интернете нашел схему:

    Собрал, но как её проверить? Использовал крону севшую до 5.5В, потом и нормальную 9В, выход и массу подключал к динамику - тихо.. Не знаю почему, но мне кажется, что должен быть какой-нибудь звук на частоте, которую выдаёт генератор. Если я не прав, то, пожалуйста, подскажите как проверить этот генератор и желательно без каких-либо осциллографов - такое вообще возможно? =)
    Заранее большое спасибо!

  • 08.04.2011, 20:09 #2

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Проверять надо было не динамиком, а наушником хотя бы.
    PS воровать бензин - не хорошо!!!!!!!!!!!!!!!!!!!!

  • 08.04.2011, 20:25 #3

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от Станислафф Посмотреть сообщение

    PS воровать бензин - не хорошо!!!!!!!!!!!!!!!!!!!!

  • 08.04.2011, 20:43 #4

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от Станислафф Посмотреть сообщение

    PS воровать бензин - не хорошо!!!!!!!!!!!!!!!!!!!!

    спалил на взлете

    У богатый людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.

  • 08.04.2011, 20:44 #5

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Я и наушником пробовал тот же результат.. А почему динамиком нельзя?
    Но эта же схема должна работать? В чём может быть ошибка?
    (ноги считал так - ключ сверху, слева сверху-вниз 1 - 7, справа снизу-вверх 8 - 14)

    Offтопик:
    Хых, тут ситуация не очень хорошая получилась, если в двух словах, то машина стояла в ремонте, а начальник заправлял свою, вот, на 6 тыс. км бензин дальше пробега. А если проверка придёт, то накажут вовсе не начальника..

  • 08.04.2011, 21:09 #6

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от s0n1c Посмотреть сообщение

    А почему динамиком нельзя?

    Нагрузка близиться к короткому замыканию с точки зрения нагрузочной способности микросхемы - подсоедините хотя бы через резистор примерно 1ком и слушайте в наушниках.
    ЦитатаСообщение от s0n1c Посмотреть сообщение

    В чём может быть ошибка?

    Микросхема может быть неисправна - она ведь КМОП - боиться статики....
    ЦитатаСообщение от s0n1c Посмотреть сообщение

    (ноги считал так - ключ сверху, слева сверху-вниз 1 - 7, справа снизу-вверх 8 - 14)

    Это с какой стороны смотреть ?
  • 08.04.2011, 22:03 #7

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    mAxSpace, большое спасибо за ответ! Попробую с резистором, буду аккуратен.
    Это если смотреть сверху:

    Так правильно?

  • 08.04.2011, 22:25 #8

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от s0n1c Посмотреть сообщение

    Так правильно?

    да

    У богатый людей большая библиотека. У бедных людей большой телевизор.(с) Дэн Кеннеди.

  • 08.04.2011, 22:36 #9

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от s0n1c Посмотреть сообщение

    Так правильно?

    Да.
  • 09.04.2011, 06:55 #10

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Странно, подлючил через резистор - тишина. Заменил микросхему - тоже ноль. Не понимаю, почему так..

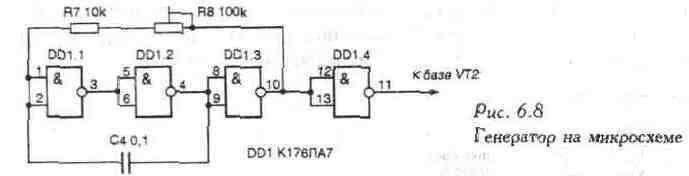

    Потом нашел ещё одну схему:

    Собрал, подключил через резистор - работает! Только вот не знаю.. Может так и нельзя определить, но по звуку импульсы какие-то не особо прямоугольные.. От прямоугольных резкий звук, а тут ближе к синусу. Подскажите, пожалуйста, у этой схемы прямоугольные импульсы должны быть?

  • 09.04.2011, 12:59 #11

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Соедини вместе ноги 10,11 это будет новый выход. 8,9,12,13 подключи к 4. И будет на выходе прямоугольник.

    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  • 09.04.2011, 18:26 #12

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Спасибо, ребята!
    Openreel, спасибо! Соединил таким образом и звук изменился. =) Думаю завтра опробовать. Хорошо бы заработало..

  • 10.04.2011, 19:25 #13

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5

    Пробовал сегодня генератор. Результаты такие: подсоединил, включаю зажигание - ничего не происходит. Кручу спокойно резистор - ничего. А когда отсоединяю-подсоединяю выходной провод или очень быстро кручу резистор - стрелка спидометра дёргается. От своих дилетантских догадок решаю использовать другой конденсатор. Взял электролит большей ёмкости. И заработало! =) (кстати, с электролитом звук был более "тарахтящий", как бы большей амплитуды, может это и сыграло свою роль)
    Спасибо огромное всем!!! Вы меня очень-очень сильно выручили!!!
    P.S. Если что-нибудь интересно, всё расскажу.

  • 27.04.2011, 11:01 #14

    По умолчанию Re: Генератор прямоугольных импульсов К561ЛЕ5 ЦитатаСообщение от s0n1c Посмотреть сообщение

    ...решаю использовать другой конденсатор. Взял электролит большей ёмкости.

    Здравствуйте!можно уточнить какой ёмкости был взят конденсатор?и сколько км показывает стрелка спидометра?
