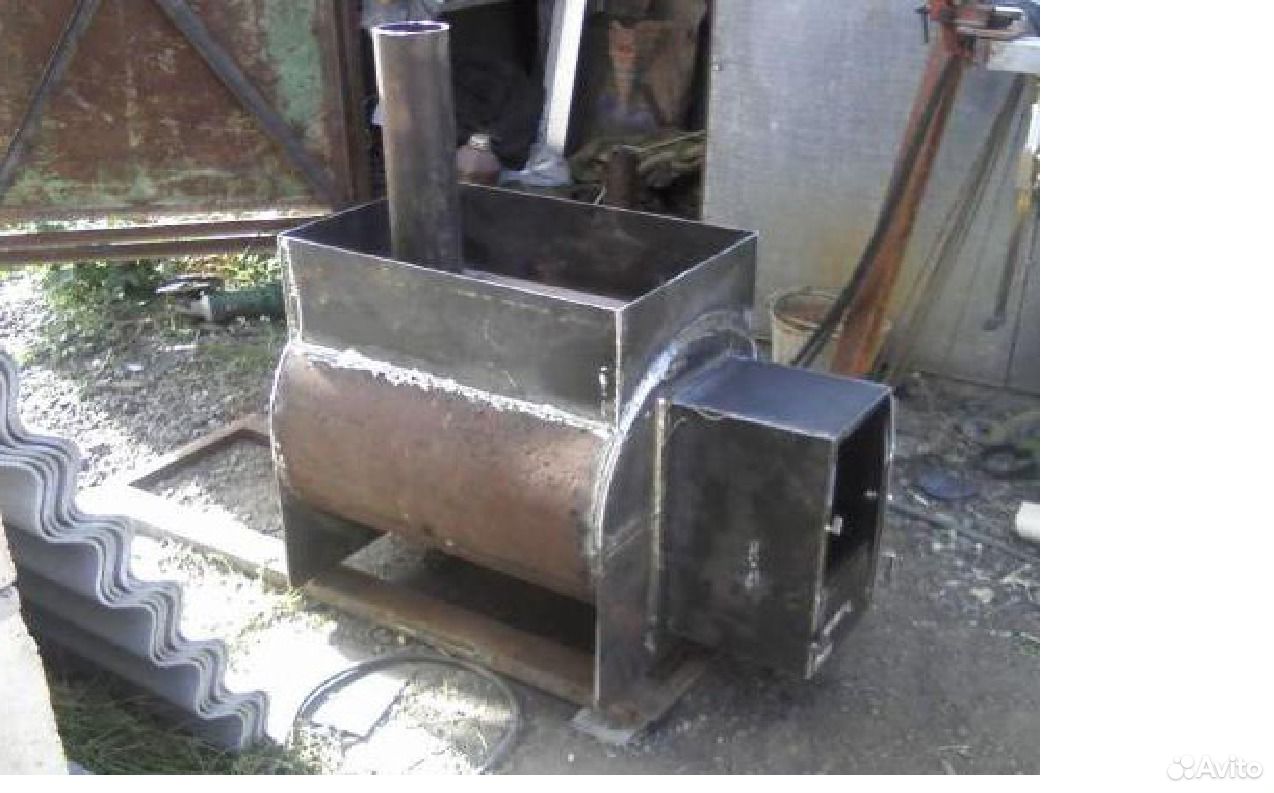

Ну вот, наша печка из трубы 500 мм готова. Точно так же изготавливается банная печь из трубы 530 мм или любого другого диаметра. Единственное ограничение – толщина стенок должна быть не меньше 10мм. В противном случае печь быстро выйдет из строя.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

Печь для бани своими руками из трубы

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

сварочный аппарат; электроды для сварки; инструменты для резки металла (например, ножовка по металлу или болгарка); два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм; труба Ø 20 см и длиной в 35 см (для обустройства полусферы); труба Ø 11,4 см (для дымохода); колосники (или стальной прут для их изготовления); стальная арматура (для колосников и решетки); дверные петли (2 комплекта); несколько металлических листов, толщиной 8–10 мм; несколько листов нержавейки (для изготовления бака для воды); кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей. Отступаем от нижней точки трубы расстояние равное 13 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место). В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно. Трубу Ø 20 см и длиной 35 см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать). Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой. В отверстие под дымовую трубу вставляем патрубок и привариваем. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Печь для бани своими руками из трубы

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Печь для бани своими руками из трубы

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

Печь для бани своими руками из трубы

Печь из трубы с открытой каменкой, сделанная умельцем

Буржуйка из двух бочек

Еще больше разных самодельных буржуек. Конструкций очень много. От самых элементарных, до достаточно сложных конструкций.

Печь для бани своими руками из трубы

Самый распространенные отопительные приборы для гаражей и дач — буржуйки

Очень интересен вариант этой буржуйки из вложенных одна в другую двух бочек разного диаметра. Как ее сделать: нужны две бочки разного диаметра, кирпичи вместо ножек (можете приварить, если будет желание, металлические), дверцы и петли, металл для изготовления колосника и крышки. Нужны будут галька, глина и песок для изготовления засыпки.

Печь для бани своими руками из трубы

Буржуйка из двух бочек

Начнем с изготовления засыпки: гальку, песок и глину перемешать и прокалить на огне. Прорезаем в обеих бочках одинаковые отверстия для поддувала и закладки топлива. Но сделать это нужно со смещением. Начинаем с меньшей бочки. Вырезаем дверцу поддувала на 2-3 см выше дна, над ней на 10-15 см выше дверцу для закладки топлива. Делаем тоже в большей бочке, но нижнее отверстие уже на расстоянии 10-15 см от дна, соответственно, вторая дверца тоже выше (расстояние между дверцами в точности как на меньшей бочке). В меньшую бочку над отверстием для дверцы поддувала навариваете круг-колосник, в котором вырезаны отверстия. На дно большей бочки насыпаем подготовленную засыпку. Уровень подбираем так, чтобы отверстия под дверцы совпали. Причем бочки соприкасаются лицевыми сторонами, а сзади остается приличное расстояние. Это все расстояние заполняете той же засыпкой, хорошо ее уплотняя. Совместив отверстия, свариваете их по периметру, привариваете петли и дверцы, устанавливаете замки. Дальше нужно установить крышку печи, вырезав в ней отверстие под дымоходную трубу, и хорошо ее приварить. Последний этап – установить дымовую трубу.

Все, буржуйка из бочки готова. Уникальность этой конструкции в том, что она дает более мягкое тепло: большая часть жесткого излучения поглощается засыпкой. Эту конструкцию можно, наверное, даже заполнить камнями, доработав крышку, чтобы была возможность обслуживать камни (менять разрушенные).

Какую бы конструкцию вы ни выбрали, существуют некоторые правила, которых стоит придерживаться в целях соблюдения пожарной безопасности:

Печь любой конструкции необходимо ставить на основание из пожаробезопасных материалов, например, жаростойкой плитки, кирпича или листов асбокартона. Размеры печи должны быть таковы, чтобы пространство перед печью до стены было не меньше 1,2 м. Нельзя располагать металлическую печь ближе чем на 1 м от стены. В случае если стена бани оббита металлом или оштукатурена слоем не менее 2,5 см это расстояние можно сократить до 80 см. Также очень важна достаточная изоляция дымохода. Безопаснее всего делать его из сэндвич трубы .

Соблюдайте эти нехитрые правила, и ваша самодельная металлическая печь для бани будет долго радовать вас отличной работой и крепким жаром. Прочитать подробнее о том, как устанавливать печь можно в статье «Как установить металлическую печь для бани» .

Изготовление и монтаж печки для бани из трубы

Сделать топку для парилки своими силами просто – достаточно иметь отрезок металлической или стальной трубы, несколько часов свободного времени и минимум инструментов (болгарка и сварочный аппарат). Такая печка для бани из трубы своими руками может быть изготовлена без ограждений, обогреть сможет помещение до 20 кубометров в объеме. Конструкция может быть горизонтальной или вертикальной, рассмотрим оба варианта, изучим технологию монтажа.

Печь из трубы своими руками Подготовительные работы

Печь для бани своими руками из трубы

Для изготовления фундамента используйте бетонную смесь и кирпич

Чтобы обеспечить устойчивость печки, заложим фундамент. Используйте бетонную смесь, высота платформы – 25-30 см. Площадку под конструкцию выкладывают из кирпича в 1-2 уровня (70×70 см) после затвердевания фундамента. Используется для кладки кирпича глиняный раствор, кирпич должен быть огнеупорным. Позаботьтесь о защите стен парной от перегрева – требуется защитный экран на ребрах конструкции (кирпичная кладка на глиняном растворе, как и для возведения фундамента). Устанавливают экран в 20 см от печи, высота защиты – от 1,2 м.

Печь для бани своими руками из трубы

Чтобы обеспечить максимальный прогрев помещения, укладывайте камни плотно, следите, чтобы они максимально прилегали к железным стенкам каменки

Для изготовления печки в баню из трубы необходимо взять отрезок длиной 1,5 м, в диаметре – 0,5 м. Толщина не должна быть меньше 0,8 см, больше 1 см также не стоит выбирать – будет слишком долго прогреваться.

Плюсы и минусы конструкции минимум сварочных швов – прочность и долговечность; возможность использовать любые типы топлива; быстрый нагрев помещения; простота конструкции, легкость монтажа. металл быстро прогревается, но и остывает так же скоро (во время банных процедур потребуется добавлять топливо для поддержания нужной температуры); тепло распределяется по парной неравномерно. Порядок работ Вертикальная печь

Для изготовления вертикальной печки для бани из трубы понадобится 2 отрезка трубы длиной 1 и 0,5 м, куски арматуры, листовой металл, сварочное оборудование и болгарка.

Печь для бани своими руками из трубы

Схема вертикальной печки из трубы

Опалубку для фундамента делаем шириной диаметра трубы + 0,5 м. Укладываем арматуру, заливаем бетоном. Когда затвердеет бетон, выкладываем на пол огнеупорный кирпич или плитку. Болгаркой выравниваем нижние края длинного куска трубы, это будет основа печи. С одной стороны вырезаем поддувало (5×20 см), оно будет служить и зольником. Из листа металла от 12 мм толщиной вырезаем окружность, соответствующую диаметром размерам трубы-основания, в центре круга вырезаем отверстие для колосника. Над поддувалом привариваем готовое дно топливника.

На заметку: Колосник можно приобрести или сделать самим. Для этого наварите на отверстие к центру круга стальные прутья крест-накрест, чтобы получилась решетка с зазорами, равными диаметру прутьев.

На расстоянии 5 см от дна топки вырезаем окошко диаметром 25×30 см, привариваем петли и крепим к ним дверцу. На вершине конструкции крепим отсекатель – прямоугольный лист металла со срезанными краями, которые привариваются к трубе. Между краями отсекателя и трубой образуются зазоры для свободного прохождения дыма. Вдоль стенок дым будет циркулировать, нагревая их и обеспечивая прогрев помещения. Сверху отсекателя (на расстоянии 5-10 см) привариваем решетку из прутьев диаметром от 12 до 16 мм. Дно каменки готово. Задняя стенка должна быть глухой, дверца каменки делается аналогично топочной. Верх трубы завариваем листом с отверстием для дымовой трубки. Также можно наварить ограду для бака, если он будет съемным.

Бак для воды делается из обрезка трубы или из листа нержавейки. Диаметр должен быть идентичным диаметру верха печи. Ко дну бака привариваем дымовую трубку, она должна возвышаться над конструкцией на 20-30 см. На верхушку бака крепим съемную крышку в форме полукруга, в нижней части врезаем краник, затем устанавливаем бак на печь; если он планируется несъемным, привариваем к основной конструкции.

Печь для бани своими руками из трубы

Чтобы зафиксировать бак для воды, наварите на вершину корпуса печки ограждение либо сварите бак с печью

Печь для бани своими руками из трубы

Схема вертикальной печки из трубы

Горизонтальная печь

Теперь рассмотрим, как сделать печку для бани из трубы с горизонтальной основой. Каменка в этом случае монтируется с внешней стороны, бак навесной.

Плюс такой конструкции в компактности и большой глубине топки, что позволяет быстро протопить помещение.

Печь для бани своими руками из трубы

Горизонтальна печка обеспечит полное сгорание топлива и даст больше тепла

Вырезаем основу из трубы (диаметр 0,5 м, длина – 0,8 м), разравниваем края. Из листового металла толщиной 10-12 мм делаем колосниковую площадку: прямоугольник 40×80 см посередине прорезается, к отверстию привариваем арматуру или прутья, можно использовать купленный колосник. Привариваем колосник внутрь трубы.

Важно: печка в баню из трубы при этом должна быть повернута таким образом, чтобы шов оказался под колосником. Так термическая нагрузка на шов уменьшится.

Делаем фасад из листа железа в форме прямоугольника с закругленной верхушкой (ширина 60 см, высота – 70 см). В полученной заготовке вырезаем отверстия в форме прямоугольников для поддувала и дверцы топки. Задник печки делаем из прямоугольного куска металла (70×90 см). Верхняя его часть будет служить ограничителем для каменки. Свариваем фасад и задник с корпусом печи. Посередине печки привариваем передний ограничитель, его форма должна повторять контуры заднего ограничителя и корпуса печки. В задней верхней части основы печки вырезаем отверстие 15×15 см, над которым крепим свод из листа металла с прорезью для дымовой трубы.

Важно: проследите, чтобы дымовая труба оказалась ближе к фасадной части печи на 10-15 см. Так вы обеспечите отсечение огня и полное догорание топлива при эксплуатации.

Привариваем свод, который будет одновременно дном каменки. Чтобы увеличить её объем, наварите на её стенки арматурную решетку высотой около 20 см. К прямоугольным отверстиям, прорезанным в корпусе, привариваем дверцы зольника и топочной камеры. На заднюю часть печи навариваем полку для водяного бака, идентичную по размеру с основанием конструкции. Внизу бака привариваем кран.

Завершающий этап – механическая и термическая обработка перед использованием: отшлифуйте корпус, удалив ржавчину и окалину от сварки. Затем покрасьте изделие термостойкой полимерной краской и хорошенько протопите на открытом воздухе, чтобы дать краске запечься.

Особенности монтажа

Устанавливаем конструкцию на заготовленный фундамент (кроме плитки и кирпича можно для его укладки использовать и керамогранит). Дымовую трубу следует вывести на улицу через кровлю.

Печь для бани своими руками из трубы

Дымоход нуждается в тепло- и гидроизоляции

Важно: Соблюдайте правила безопасности – места прохождения трубы через крышу обработайте изоляцией из негорючих термостойких материалов. Часть трубы, находящуюся в холодной секции чердака, утеплите, чтобы не образовывался конденсат с угольными кислотами.

После установки печи в парилку в каменку уложите камни. Следите, чтобы площадь прилегания плоской стороны каменьев к металлическим элементам конструкции была максимальной, это улучшит качество и скорость прогрева.

Печь для бани своими руками из трубы

Дымоход нуждается в тепло- и гидроизоляции

Чтобы снизить жесткость инфракрасного излучения и вероятность получения травмы при пользовании парилкой, а также нивелировать неравномерное распределение тепла, обложите печку для бани из трубы кирпичной кладкой на расстоянии 5-15 см от неё. В нижней части кладки оставьте несколько отверстий. Это обеспечит циркуляцию холодного и горячего воздуха по помещению.

Печь для бани своими руками из трубы

Для равномерного распределения тепла устанавливайте кирпичный заслон перед печью

Печь для бани своими руками из трубы

Компактный долговечный аналог покупных топок будет безопасным при соблюдении мер предосторожности.

Чтобы тяга в печи не была слишком сильной, в дымовой трубе установите мобильную задвижку. Чтобы избежать возгорания сажи, в верхней части трубы вварите дожигатель – горизонтальный поддон глубиной в половину печки.
А между основной камерой и входом в трубу проделайте две дырочки в стене печи, на них наварите трубки, загнутые в сторону дымохода, так конструкция не будет коптить, кислород будет поступать в достаточном для сжигания топлива и сажи количестве.

Бюджетная печка для бани из трубы своими руками может быть горизонтальной или вертикальной – на ваш выбор. Главное – соблюдайте меры предосторожности, и самодельная топка будет радовать вас и ваших гостей. Если сомневаетесь в своих силах, не рискуйте и привлеките профессионала для консультации.

Видео: печь для бани из трубы
